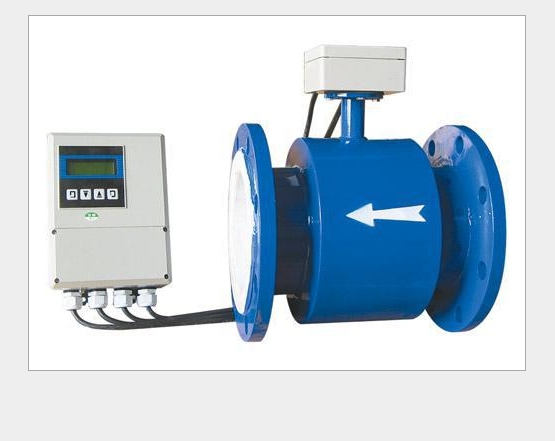

在结构上，电磁流量计由电磁流量传感器和转换器组成。电磁流量计其作用是产生均匀的直流或交流磁场。直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。涡街流量计其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。蒸汽流量计主要用于工业管道中蒸汽介质流体的流量测量，蒸汽流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。传感器安装在工业过程管道上，其功能是将液体体积流量值线性转换为感应电位信号，并通过传输线将信号发送给变换器。转换器安装在离传感器不远的地方。它放大传感器发送的流量信号，并将其转换为标准电信号输出，其流量信号与流量信号成正比，用于显示、积累和调整控制。

电磁流量计的主要优点如下：

1）电磁流量计传感器结构简单。测量管内没有活动部件，也没有节流部件妨碍流体流动。因此，当流体通过流量计时，不会造成任何额外的压力损失。它是运行中能耗最低的流量计之一。

2)可测量肮脏介质、腐蚀性介质和悬浮液体固体流动的流量。这是由于测量管内部部分的流动没有阻碍。仅测量到的流体的内衬和电极与测量到的流体接触。材料可以根据测量的流体的性质来选择。例如使用聚三氟乙烯或聚四氟乙烯衬里，可测量多种酸、碱、盐等腐蚀性介质；采用耐磨橡胶衬里尤其适用于用固体颗粒和各种悬浮液体如纤维液体和纸浆等测量液体固体流动如浆液和水泥浆。

3)电磁流量计是一种体积流量测量仪器，在一定范围内不受被测介质的温度、粘度和密度的影响。因此，电磁流量计只能用水来校准，也可以用来测量其他导电液体的流量。

4）电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。

5）电磁流量计无机械惯性，对反应灵敏。它可以测量瞬时波动流量和正负流量。

6）工业电磁流量计的口径非常广泛，从几毫米到几米不等，在中国有直径3m的固体流量校准设备，为电磁流量计的应用和发展奠定了基础。

电磁流量计的主要缺点如下。
