■　无可动部件，稳定可靠，结构简单便于安装和维护;
■　测量准确度较高，液体的测量准确度等级为1.0；气体的测量准确度等级为1.5、1.0
■　压力损失小（约为孔板流量计的1/4～1/2），属于节能型流量仪表;
■　安装方式灵活方便，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;
■　采用消扰电路和抗振动传感头，具有良好的抗环境振动性能;
■　采用低功耗单片微机技术，1节3V10AH锂电池可使用5年以上;
■　由软件对仪表系数非线性进行修正，可较大程度提高测量准确度;

质量保证:公司严格执行国家相关保修规定，产品保修一年。
售后服务:由研宏仪表提供发货，并提供售后服务。
说明书下载密码:****

商品说明
商品参数

产品特点

■　无可动部件，长期稳定，结构简单便于安装和维护;

■　传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式;

■　精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%;

■　测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20;

■　压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表;

■　安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装;

■　采用消扰电路和抗震动传感头，具有一定抗环境振动性能;

■　采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上;

■　由软件对仪表系数非线性进行修正，提高测量精度;

■　采用EPROM对累积流量进行掉电保护，保护时间大于10年;

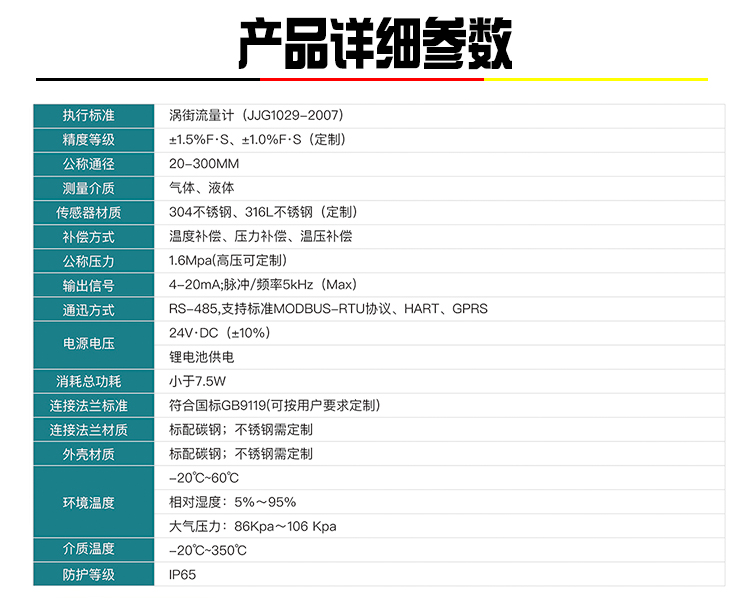

技术参数

执行标准	涡街流量计（JJG1029-2007）
仪表口径（mm）	15、20、25、32、40、50、65、80、100、125、150、200、250、300
公称压力（Mpa）	1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
精度等级	液体：±1% 气体或蒸汽：±1.5%、±1%
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-40℃～+250℃、-40℃～+320℃ 环境温度：-20℃～+60℃ 相对湿度：5%～95% 大气压力：86Kpa～106 Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯输出、HART协议等
工作电源	外电源：34VDC±15%，纹波5%，适用于4～20mA输出、脉冲输出、RS485通讯输出等内电源：1组3.1V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级	ExiaIICT5或ExdIIBT6
防护等级	IP65或更高（可订制）
